焊条电弧焊的定义与原理

　　焊条电弧焊就是人们通常使用的手工电弧焊(SMAW)，是用手工操纵焊条进行焊接的电弧焊方法。

　　焊条电弧焊是利用焊条与工件之间燃烧的电弧熔化焊条端部和工件，在焊条端部迅速熔化的金属以细小熔滴经弧柱过渡到工件局部熔化的金属中，并与之熔合在一起形成熔池，随着电弧向前移动，熔池的液态金属逐步冷却结晶而形成焊缝。焊接过程中，焊条芯是焊缝的组成部分;焊条的药皮经高温分解和熔化而生成气体和熔渣，对金属熔滴和熔池起防止大气污染的保护作用和冶金反应作用。

　　电弧中心温度在5000℃以上，电弧电压为16〜40V,焊接电流为20〜500A。

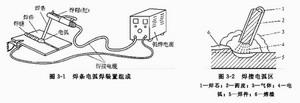

　　下图3-1为焊条电弧焊装置组成，图3-2为焊接电弧区。

（焊条电弧焊的定义与原理）

　　利用焊条与焊件间的电弧热，将焊条和焊件熔化，从而形成接头。焊接过程中，焊条药皮熔化分解生成气体和熔渣，在气、渣的联合保护下，有效地排除了周围空气的有害影响。通过高温下熔化金属与熔渣间的冶金反应、还原与净化金属得到优质的焊缝。
