冷弯型钢表面质量提升的关键工艺要点

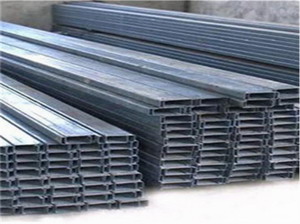

　　冷弯型钢常用于檩条、支架、龙骨等部位，表面质量直接关系到后续涂装附着力和结构耐久性。以下是冷弯型钢表面质量提升的关键工艺要点。

　　一、原材料与预处理

　　优先选用表面光洁、无明显氧化皮的热轧或镀锌带钢。开卷前增加矫平工序，消除浪形和镰刀弯，减少辊压时的不均匀变形。带钢进入成型段前，增设钢丝刷或高压气吹扫装置，清除表面铁屑、油污，避免压入辊面形成周期性凹坑。

　　二、辊型设计与润滑控制

　　轧辊材质可以选用Cr12MoV等耐磨钢，表面镀铬处理，硬度控制在HRC58至62。辊型设计时预留0.1毫米至0.2毫米的过盈量，避免成型过程中因弹性回复产生褶皱。润滑剂选用水性乳化液，浓度控制在5%至8%，既能降低摩擦系数，又可减少粘辊现象。每班次停机后需用煤油清洗辊面，重点清理边部积屑。

　　三、工艺参数优化

　　成型速度控制在15至25m/min，过快易导致表面拉伤，过慢则增加氧化时间。弯曲角分步成型，单次弯曲角度不超过30°，减少应力集中产生的微裂纹。切断工序采用飞锯同步切割，切口处加装毛刺刮刀，确保断面平整无毛刺。

　　四、后处理与检测

　　成型后立即进行在线抛丸处理，去除表面氧化层和微小毛刺，粗糙度控制在Ra6.3至12.5μm，利于后续喷漆或镀锌。每2小时抽样检查一次，重点关注R角、焊缝搭接处等易缺陷部位，发现麻点、划痕及时调整辊缝间隙。

　　通过以上工艺要点，可将冷弯型钢表面合格率提升至95%以上，减少后期返工成本。
