常见的钢桁架结构类型

　　钢桁架是一种由多个杆件通过节点连接形成的结构系统，主要用于桥梁、屋顶和大型建筑框架等场合。根据其形状、受力特点及应用环境的不同，钢桁架可以分为多种类型。以下是一些常见的钢桁架结构类型：

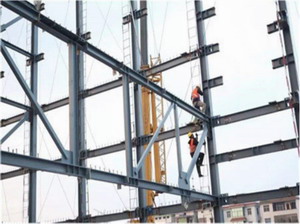

（钢桁架结构类型）

　　一、平行弦桁架

　　平行弦桁架的上、下弦杆相互平行，通常用于屋架或桥梁结构中。它的设计简单，便于标准化生产。

　　二、三角形桁架

　　具有三角形截面，是桁架中最基本的形式之一。由于三角形具有稳定性，因此这种桁架在承受垂直载荷时表现出色，广泛应用于桥梁和屋顶结构。

　　三、梯形桁架

　　梯形桁架的上下弦杆形成梯形，因其构造简单、施工方便而被广泛应用。它适合于跨度较大的情况，常用于工业建筑和桥梁工程。

　　四、拱形桁架

　　拱形桁架呈拱形，能够有效地将竖向载荷转化为水平推力，适用于大跨度的空间结构，如体育馆、展览馆等。

　　五、多边形桁架

　　多边形桁架的上下弦杆呈抛物线形状，能很好地适应均布荷载的作用，使各腹杆所受的力比较均匀，适合用于较长跨度的桥梁或屋顶结构。

　　六、K型桁架

　　在某些情况下，为了提高结构的稳定性和承载能力，会采用K型布置的腹杆系统。K型桁架形式复杂度较高，但能够提供更好的力学性能。

　　七、空间网架结构

　　虽然严格意义上不完全属于传统的桁架结构，但空间网架利用多个方向的杆件交织构成三维空间体系，提供了极高的结构刚度和稳定性，适用于大型公共建筑的屋顶覆盖。
