关于焊接预热和层间温度的规定

　　1、钢构接头的焊接，需要视钢材的碳当量(化学成分)、板厚、接头的拘束状态、焊缝金属中的含氢量水平及焊接线能量高低等因素来确定合适的预热温度，预热和层间温度需要足够防止接头的裂纹的产生。

　　2、焊接接头板厚不同时，需要按接头中较厚的钢板厚度确定预热温度;焊接接头材质不相同时，按高强度、高碳当量的钢材确定预热温度。

　　3、常用钢材焊接最低预热和层间温度要求需要符合下图的规定要求;如通过钢材可焊性试验和焊接工艺评定试验确定预热温度，则焊接预热的最低温度可以低于下图要求。层间温度的最大值可以控制在230℃以下。

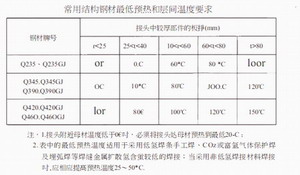

（焊接预热和层间温度的规定）

　　4、焊接预热和层间温度的保持可以采用电加热器、火焰加热器及红外线等方法进行加热，并采用专用的测温仪进行测量。预热区在焊道两侧，其宽度各为焊件厚度1.5倍以上，且不能小于100毫米。温度测量点需要距离焊缝或焊道中心线不小于75毫米处。

　　5、定位焊及焊缝返修处的预热温度需要高于正常预热温度50℃左右，预热区域需要适当加宽。

　　陕西钢构热线：029-86252006

　　华邦钢构网址：www.hb2003.net

　　联系地址：陕西省西安市北关正街35号方兴大厦8楼
