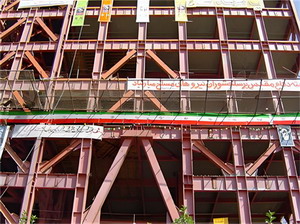

钢构高层的三种嵌入式墙板

　　中心支撑和偏心支撑的截面确定常受杆件长细比限制，截面尺寸较大，受压时也易失稳屈曲。为提高钢构高层的侧向刚度，可采用嵌入式墙板作为等效支撑或剪切板，承担结构的水平剪力。以下是钢构高层的三种嵌入式墙板。

　　一、钢板剪力墙墙板

　　钢板剪力墙墙板一般应采用厚钢板。设防烈度为7度或7度以上的钢构高层，还应在钢板两侧焊接纵向或横向加劲肋，以增强钢板的稳定性和刚度;非抗震或设防烈度为6度的钢构高层，可不设加劲肋。墙板的上下左右边缘可分别与框架梁和框架柱连接，一般采用高强度螺栓连接。钢板剪力墙墙板承担沿框架梁、柱周边的剪力，不承担框架梁上的竖向荷载。该类型与框架共同工作时具有较大的侧向刚度，且重量轻、安装方便，但用钢量较大。

　　二、内藏钢板剪力墙墙板

　　内藏钢板剪力墙墙板是以钢板支撑为基本受力构件、外包钢筋混凝土的预制板。支撑形式可做成中心支撑，高烈度地震区宜采用偏心支撑。预制墙板仅在支撑斜杆的上下端节点处与钢框架梁相连，其余部位与梁柱均不相连并留有缝隙，受力较为明确。由于钢板支撑有外包混凝土约束，可不考虑平面内和平面外的屈曲问题。墙板仅承担水平剪力，不承担竖向荷载。外包混凝土提高了钢构高层的初始刚度、减小了水平位移;罕遇地震时混凝土开裂，侧向刚度降低，起到耗能作用，而钢板支撑仍能提供必要的承载力和侧向刚度。

　　三、带竖缝混凝土剪力墙墙板

　　带竖缝混凝土剪力墙墙板为预制板，仅承担水平荷载产生的水平剪力，不承担竖向荷载产生的压力。墙板中的竖缝宽度约为10毫米，缝的竖向长度约为墙板净高的一半，缝的间距约为缝长的一半。缝的填充材料可采用延性好、易滑动的耐火材料，缝边缘配置较大直径的抗弯钢筋。墙板与钢框架柱之间留有缝隙，无连接件。墙板上边缘以连接件与框架梁用高强度螺栓连接，下边缘留有齿槽，嵌入钢梁上已焊接的栓钉之间，并沿下边缘全长埋入现浇混凝土楼板内。多遇地震时墙板处于弹性阶段，侧向刚度大，如同由竖肋组成的框架板承担水平剪力;罕遇地震时墙板进入弹塑性阶段产生裂缝，竖肋弯曲屈服后刚度降低、变形增大，起到耗能作用。
