钢构高层质量控制的排列图法

　　排列图法又叫雷特图法，也叫主次因素分析图法。排列图法是找出影响钢构高层质量主要问题的一种有效方法。

　　排列图有两个纵坐标，一个横坐标，几个直方形和一条曲线。左侧纵坐标表示频数，即不合格品件数;右侧纵坐标表示频率，即不合格品累计百分数，横坐标表示影响钢构高层质量的各个因素，按影响钢构高层质量程序的大小，从左到右依次排列。每个直方形的高度表示该因素影响的大小，曲线称为巴雷特曲线。在排列图上，一般把曲线的累计百分数分为三类：A类因素对应于频率0%-80%，是影响钢构高层质量的主要因素;B类因素对应于频率80%-90%，是影响钢构高层质量的次要因素;C类因素对应于频率90%-100%，是影响钢构高层质量的一般因素。运用排列图，便于找出主次矛盾，使错综复杂的问题一目了然，有利于原因分析，采取适当的纠正和预防措施。

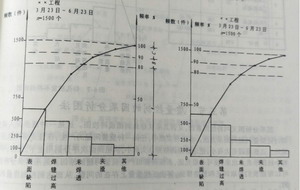

（排列图法）

　　作排列图的注意事项：

　　1、一般来说，主要原因是一二个，最多不超过三个，否则就失去找主要矛盾的意义，要考虑重新进行原因的分类。

　　2、左侧纵坐标可以用“件数”、“测量点数”等来表示，原则是以更好地找到“主要原因”为准。

　　3、纵坐标有时为了方便，可以把两个纵坐标都画在左边。

　　4、不太重要的项目很多时，横轴会变得很长，通常把这些列入“其他”栏内，因此“其他”栏总在最末。

　　5、确定了主要因素，采取了相应的措施后，为了检查“措施效果”，还要重新画出排列图。
