钢构高层支撑框筒结构体系的组成

　　1、钢构高层为了给使用者提供无遮挡的开阔视野和明朗的外观，要求钢构高层周边结构采用较大柱距和较矮窗裙梁的框架。

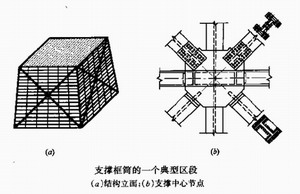

　　2、根据受力特点，钢构高层外圈的支撑框筒可以划分为“主构件”和“次构件”两部分。图(a)表示支撑框筒的一个典型区段。在每一个区段中，主构件包括支撑斜杆、角柱和主楼层的窗裙梁;次构件包括四边各中间柱和介于主楼层之间的各层窗裙梁。图(b)表示支撑中心节点的构造示意。

（支撑框筒结构体系）

　　3、钢构高层支撑框筒是以“稀柱浅梁型”框架围成的较大柱距框筒为基础，在其各个立面上设置大型交叉支撑所构成。

　　4、钢构高层支撑框筒相邻立面上的支撑斜杆，在框筒转角处与角柱相交于同一点。

　　5、钢构高层支撑框筒结构体系是由钢构高层外圈的支撑框筒与内部的承重框架所组成。
