装配式钢构高层测量监控的一般工艺程序

　　一、 建立平面控制点与标高控制点

　　控制点宜从城市控制网直接引测,并设置在建筑物主体范围内。平面控制点构成建筑物的控制网。对控制网应进行平差和改化,要求测距相对中误差小于L/20000,测角中误差小于5”。标高控制点一般布设2个以上,运用精度水准测量方法测得,测定高差中误差小于1.0mm。

　　二、控制点的竖向传递

　　每节钢柱安装时,楼层平面放线的控制网应从地面控制网直接引上,不得利用下节柱的轴线。平面控制点的竖向传递一般采用内控法,投点仪器宜选用天顶准直仪。当按设计标高安装时,每节柱的标高都应从地面传递上来;若按相对标高安装,则无需进行标高传递。

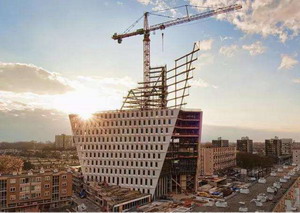

（测量监控）

　　三、柱顶放线

　　利用投测点,运用全站仪或J2经纬仪进行排尺放线。柱顶轴线放样应在钢柱柱头的4个面标示出来,既方便施工中监测,又便于推算钢柱的扭转值。

　　四、 安装监测

　　装配式钢构高层安装精度的控制以钢柱为主。钢柱在自由状态校正时,垂直度偏差应校正到0。钢梁安装时还应监测钢柱垂直度的变化,单节柱的垂直度偏差。
