钢构高层伸臂桁架及腰桁架的设置

　　带伸臂桁架的框架—内筒体系基本上不改变框架—内筒体系的结构布置，而是增设伸臂桁架及腰桁架或帽桁架。

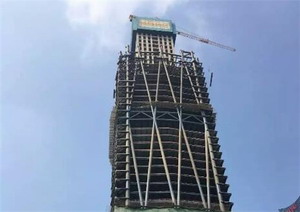

（伸臂桁架及腰桁架）

　　钢构高层一般都需要设置设备层或避难层，因此可以利用这些楼层位置设置伸臂桁架及腰桁架或帽桁架。伸臂桁架需要置于内筒支撑框架平面内，并与外框架柱直接相连，形成外框架柱、伸臂桁架与内筒支撑框架等三者起整体作用和连续受力的结构，双列支撑框架宜在其间设置延续桁架。伸臂桁架的高度为设备层的层高，其腹杆布置需要考虑便于人员通行及管道穿越而过。

　　对应伸臂桁架的楼层位置，宜沿外框架周边设置腰桁架或帽桁架，以使外框架的所有柱子能与内筒起到整体抗弯作用。腰桁架的高度也与设备层的层高相同。

　　钢构高层设置伸臂桁架及腰桁架或帽桁架的楼层一般称水平加强层。

　　水平加强层的设置位置及楼层数量，一方面需要考虑利用设备层及避难层，另一方面宜进行优化比较确定。优化的目标是有效地减小水平位移和层间位移，以及减小内筒所承担的倾覆力矩或支撑框架的杆件内力。目前有较多的文献分析探讨伸臂桁架设置的最佳位置及数量。但宜结合实际工作条件及采用符合实际的计算模型进行计算比较。

　　设置水平加强层时，也要考虑对抗震的抗侧力结构产生刚度突变的后果，必要时，宜对水平加强层的相邻层适当提高其重要杆件的承载力和抗震构造措施。
