解析钢构高层筒中筒体系的组成和结构特性

　　一、钢构高层筒中筒体系的组成

　　1、采取核心式平面布置方案的钢构高层，利用楼面中心部位服务性面积的可封闭性，可以将该部位的承重框架换成由密柱深梁构成的内框筒。

　　2、由内框筒和外框筒组成的结构体系称为钢构高层筒中筒体系。

　　3、具有两圈框筒的结构体系称为二重筒体系;具有三圈框筒的结构体系称为三重筒体系。

　　4、为了进一步提高钢构高层筒中筒体系的抗侧力效能，可以在钢构高层顶层以及每隔15层左右的设备层或避难层，由内筒伸出几道纵、横向桁架，与外筒钢柱相连，使外框筒翼缘框架中央各柱，在抵抗倾覆力矩时发挥更大作用，以弥补因外框筒剪力滞后效应所带来的损失。

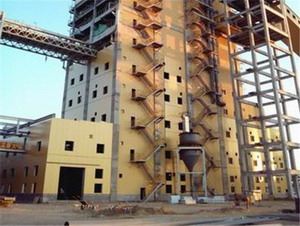

（钢构高层筒中筒体系）

　　二、钢构高层筒中筒体系的结构特性

　　1、内框筒的平面尺寸较小，剪力滞后效应很弱，更能充分发挥作为立体构件的效能。

　　2、水平荷载作用下内框筒单独工作时的侧移中，主要是框筒整体弯曲所产生的侧移，框筒整体剪切变形产生的侧移所占比例甚小，因而内框筒更接近于弯曲型抗侧力构件。

　　3、外框筒的平面尺寸较大，剪力滞后效应较强，整体剪切变形在框筒侧移中所占的比例较大，所以，外框筒属于弯剪型抗侧力构件。

　　4、连接内、外框筒的各层楼盖，作为刚性横隔板，使内、外框筒协同工作，侧移趋于一致。其结果类似于侧移曲线形状。

　　5、连接内、外框筒的刚臂，将进一步提高外框筒的空间工作效能，提高整个结构体系的抗推刚度和水平承载力。

　　6、与钢构高层框筒体系相比较，筒中筒体系是一种空间工作性能更加高效的抗侧力体系，具有更强的抗风和抗震能力。
