解析钢构高层支撑框架与支撑排架的特点

　　一、钢构高层支撑框架

　　钢构高层支撑框架与一般的竖向悬臂桁架在计算模型及节点连接构造上有着不同之外。支撑框架中的框架梁与框架柱仍为刚接相连，而支撑杆的两端常假定为与梁柱节点铰接相连，即支撑杆中不产生弯矩和剪力，只产生轴向力。因此，支撑框架既具有框架的受力特性和变形特征，又有铰接桁架的受力特性和变形特征。之所以在一些实际工程中采用支撑框架，其原因一是它有利于增加结构的侧向刚度。二是梁柱仍采用刚接连接与相邻的框架梁连接时，在构造上及内力的传递方向仍可保持连续性和基本一致性。

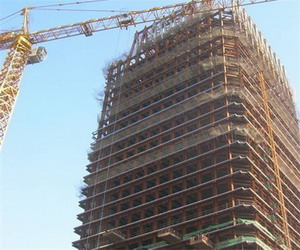

（钢构高层支撑框架）

　　二、钢构高层支撑排架

　　钢构高层支撑排架是竖向悬臂桁架，它与一般铰接桁架在计算模型及节点连接构造上是相同的，即梁、柱及支撑等三者均设定为铰接相连，其中横梁是假定为两端铰接的简支梁，柱脚与基础也是铰接相连。支撑排架常用于外圈为刚接框架，内部为仅承担竖向荷载的铰接排架。因此，支撑排架在连接构造及内力传递等方面可与相邻构件保持连续性和基本一致性。
