分析钢构建筑的维护与保养

　　一、防腐处理

　　对于外露钢材仅仅是喷(刷)两道防锈漆，在使用时也缺乏定期的维护措施，所以这种做法效果并不显著。楼承板采用镀锌，其效果也不太理想。针对这一具体情况，制定了具体维护保养措施：

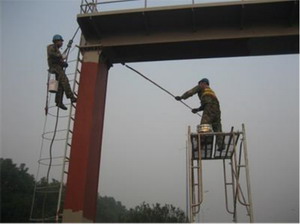

　　1、钢梁钢柱和檩条等钢构采用喷砂结合电动钢刷除锈工艺，彻底除去以前的锈皮和铁锈;采用两遍环氧富锌防锈底漆，干膜厚度为70um，实用量为0.25~0.3kg/㎡;两遍环氧云铁灰厚浆底漆，湿膜厚度为190um，干膜厚度为100um，漆浆：固化剂重量比：100：15。

　　2、镀锌楼承板除锈主要采用电动钢刷进行人工除锈，保证做到除锈彻底。对腐蚀较严重的楼承板，采用原子灰加固，找平，待干燥后再采用两遍环氧富锌防锈底漆，干膜厚度为70um，实用量为0.25~0.3kg/㎡;两遍环氧云铁灰厚浆底漆，湿膜厚度为190um，干膜厚度为100um，漆浆：固化剂重量比为：100：15，进行防腐处理。

（钢构建筑的维护与保养）

　　二、防火处理

　　钢材的耐温性较差，其许多性能随温度升降而变化，当温度达到430—540℃之间时，钢材的屈服点、抗拉强度和弹性模量将急剧下降，失去承载能力。可以用耐火材料对钢构建筑进行维护。以前没有采用防火涂料或防火漆处理，钢构建筑的耐火能力取决于构件耐火性能的好坏，在火灾发生时其承载能力应能延续一定时间，使人们能安全疏散、抢救物资和扑灭火灾。

　　外露钢构件刷防火涂料的具体要求是：钢梁耐火时间为1.5小时，钢柱耐火时间为2.5小时，使其符合钢构建筑的规范要求。

　　三、维护保养后结果

　　钢构建筑在进行防腐处理后，其抗腐蚀能力明显提高，在使用一年后，钢构防腐层完好，没有任何起皮及脱落现象，防腐效果较佳;涂刷防火涂料后，钢构建筑的整体耐火时间提高，保证了钢构建筑的整体安全性。
