解析次梁与主梁铰接连接的种类

　　平台结构中次梁与主梁的连接多用铰接连接。铰接连接按其连接位置可以分叠接和平接两种。

　　一、叠接

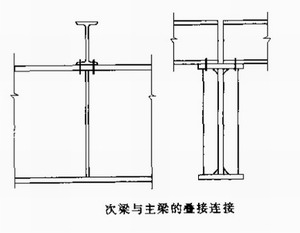

　　叠接是将次梁直接搁在主梁上，并用焊缝或螺栓固定，焊缝或螺栓只是将次梁固定置放在主梁上的相应位置，不需要计算。为保证主梁腹板的局部稳定性，在主梁的相应位置应设置支承加劲肋。叠接构造简单，次梁安装方便，但建筑高度较大，使用常受到限制。

　　二、平接

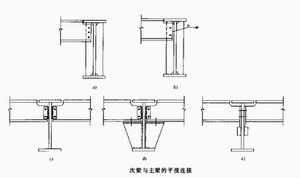

　　平接可使主梁与次梁的顶面相平或略有高低,建筑高度较小。上图中，次梁连于主梁的侧面，可以直接用螺栓连于主梁的加劲肋上，构造简单，为了安装，需要将次梁的上翼缘和部分腹板以及下翼的局部切除。这种构造形式也可以用工地焊缝连接，此时螺栓作为安装定位之用。考虑到这类连接并非真正铰接，实际上会有一定的弯矩作用，计算螺栓或安装焊缝时应将次梁的反力加大20%至30%。次梁也可以借助于连接角钢与主梁相连，连接角钢与次梁用螺栓和安装焊缝相连，为了安装，需将次梁的上翼缘局部切除，这种连接一般在次梁腹板每侧各放置一个短角钢。
