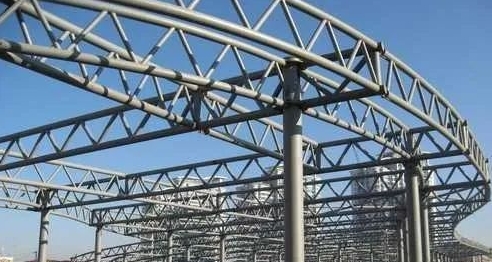

管桁架组装的注意事项

　　1、管桁架单元断面形式一般采用三角形、矩形、梯形及其组合形式。

　　2、管桁架相贯基本节点形式有T、K、Y，复合节点形式有T—Y、T—K、+、X等，其构造要求以及计算原则按国家现行标准《钢构设计规范》GB50017和《网架结构设计与施工规程》JGJ7以及相关的钢构设计构造手册内容执行。

　　3、管桁架焊接和验收时所有焊缝需要符合设计和国家现行标准《钢构焊接规范》GB50661和《钢构工程施工质量验收规范》GB50205的规定。

　　4、管桁架的杆件下料宜在相贯线切割机上精密下料。在组装前，组装人员必须熟悉施工图、组装工艺和技术文件的要求，并检查组装零部件的外观、材质、规格、数量，合格无误后才可以进行施工。组装焊接处的连接接触面及沿边缘30毫米至50毫米范围内的铁锈、毛刺、污垢等必须在组装前清除干净。

　　5、管桁架的外形尺寸较大，无法整体组装运输出厂，需要在构件散件出厂前进行部分或者全部构件的预拼装。预拼装需要在平台上进行，拼装前需要根据构件的结构尺寸搭制胎具，胎具必须有足够的强度和刚度，并加适当的焊接收缩余量。

　　6、管桁架的连接处带有铸钢节点的，搭制胎具时需要考虑铸钢件的定位位置及角度。铸钢件在胎架上就位时需要控制好各接头角度的准确性，制作时注意控制圆管和铸钢件的同心度，焊接时必须将铸钢件适当固定。

　　7、对于成片的桁架宜从中间向两侧或从一端向另一端组装的顺序进行装配。桁架的组装顺序需要先考虑主弦杆和铸钢件之间的连接，然后与主弦杆一次相贯的杆件(一般为直腹杆)，然后是二次、三次等其他相贯的斜腹杆。
