钢构熔嘴电渣焊焊接的作业条件

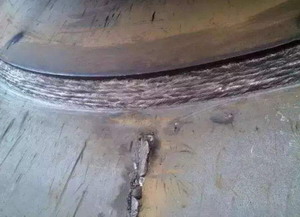

　　1、熔嘴电渣焊不允许在露天作业。当气温低于0℃，相对湿度大于或等于90%，网路电压严重波动时不能施焊。

　　2、焊接区应保持干燥，不能有油、锈和其他污物。

　　3、熔嘴电渣焊焊剂使用前需要按产品说明书规定的烘焙时间和烘焙温度进行烘焙，不能含灰尘、铁屑和其他杂物。烘干温度一般为250℃，时间为2小时。

　　4、熔嘴孔内受潮、生锈或沾有污物时不能使用。

　　5、熔嘴不能有明显锈蚀和弯曲，用前在250℃下烘干1小时，在80℃左右存放和待用。

　　6、焊丝的盘绕需要整齐紧密，没有硬碎弯、锈蚀和油污。焊丝盘上的焊丝量最少不能少于焊一条焊缝所需焊丝量。

　　7、所有焊机的各部位都需要处于正常工作状态。

　　8、焊机的电流表、电压表和调节旋钮刻度指数的指示正确性和偏差数要清楚明确。

　　9、保证电源的供应和稳定性，避免焊接中途断电和网路电压波动过大。

　　10、施焊前，焊工需要复核焊接件的接头质量和焊接区域的坡口、间隙、钝边等的处理情况。当发现有不符合要求的地方时，需要修整合格后才可以施焊。

　　免责声明：本文来源于网络，由网友提供或网络搜集，仅供个人研究、交流学习使用，不涉及商业盈利目的。如有版权问题，请联系本站管理员予以更改或删除。华邦钢构会定期发布陕西钢构等相关资料文章，包括钢构厂房、钢构住宅、钢构高层、钢构建筑、钢构工程等领域，敬请关注!

　　更多相关陕西钢构公司资讯，请点击： www.hb2003.net
