钢构件组装的方法

文章出处：陕西钢构作者：华邦钢构人气：次时间：2022-07-20 10:36 【大中小】

　　钢构构件组装方法的选择，必须根据构件的结构特性和技术要求，结合制造厂的加工能力、机械设备等情况，选择能有效控制组装精度、耗工少、效益高的方法进行。

　　一、钢板拼接

　　钢板拼接在装配平台上进行。将钢板零件摆列在平台板上，调整粉线，用撬杠等工具将钢板平面对接缝对齐，用定位焊固定。在对接焊缝的两端设引弧板，尺寸不小于100×100毫米。重要构件的钢板需用埋弧自动焊接。焊后进行变形矫正，并需进行无损伤检测。

　　二、桁架拼接

　　桁架是在装配平台上放实样拼装，应预放焊接收缩量。设计有起拱要求的桁架应预放出起拱线，无起拱要求的，也应起拱10毫米左右，防止下挠。桁架拼装多用仿形装配法，即先在平台上放实样，据此装配出第一单面桁架，并施行定位焊，之后再用它做胎模，在它上面进行复制，装配出第二个单面桁架，在定位焊完了之后，将第二个桁架翻面180°下胎，再在第二桁架上，以下面角钢为准，装完对称的单面桁架，即完成一个桁架的拼装。同样以第一个单面桁架为底样(样板)，依此方法逐个装配其他桁架。

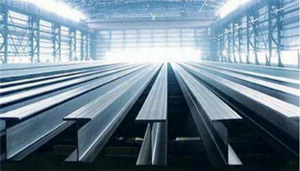

　　三、H型钢拼接

　　一般是在胎具上平装。先将腹板平放于装配胎上，再将两块翼板立放两侧，三块钢板对齐一端，用弯尺找正垂直角，用“H”形夹具配以楔形铁块(或螺栓千斤顶)自工件的一端向另一端逐步将翼板和腹板之间隙夹　　紧(或顶紧)，并在对准装配线后进行定位焊。为防止焊接和吊运时变形，装配完后，再在腹板翼板之间焊点上数个邻近斜支撑杆拉住翼板，使其保持垂直，对不允许点焊的工件应采用专用的夹具固定。
