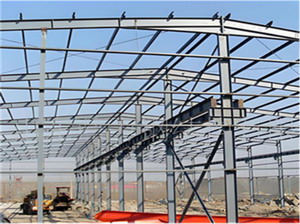

解析钢构厂房的设计步骤

　　钢构厂房从方案到落地，需要一套环环相扣的设计流程。掌握清晰的设计步骤，既能减少返工，也能为后续施工打好基础。

　　一、前期资料收集与需求梳理

　　设计启动前，要先明确钢构厂房的使用功能：生产类型、设备布局、吊车吨位与工作级别、层数与跨度、防火与洁净要求等。同时收集建设场地的地质勘察报告、地形图、气象资料和规划条件。需求理得越细，后期变更就越少。

　　二、结构选型与方案设计

　　根据跨度、柱距和荷载确定结构形式，常见有门式刚架、排架、框架等。门式刚架适合中小跨度单层钢构厂房，排架多用于大吨位吊车车间。这一步要同步确定柱网尺寸、屋面坡度、支撑体系布置，并绘制结构布置草图，与建筑、工艺专业对接。

　　三、荷载计算与结构建模

　　按规范取值：恒载、屋面活载、雪载、风载、吊车荷载及地震作用，逐一统计。随后建立计算模型，输入杆件截面与约束条件，进行内力分析和承载力、稳定性、变形验算。不满足要求的部位调整截面或加设支撑，反复迭代直至各项指标合格。

　　四、构件详图与节点设计

　　依据计算结果绘制构件加工详图，包括梁柱、檩条、支撑、系杆等，标注材质、规格和焊缝要求。节点是钢构的薄弱环节，梁柱连接、柱脚锚栓、屋架节点都需单独验算，兼顾受力与加工安装的便利。

　　五、基础与配套设计

　　钢构自重轻，但对基础沉降较敏感。结合地质报告设计独立基础或桩基，校核抗拔、抗倾覆与地基承载力。同步完成屋面排水、墙面板、门窗洞口、消防与电气预留的配合设计。

　　六、图纸会审与技术交底

　　全套施工图完成后组织会审，核对结构与建筑、设备之间是否冲突，明确用钢量、防腐防火涂装要求和验收标准。向施工方交底，说明关键工序与注意事项，为钢构厂房的施工提供依据。
