钢构工程施工图质量控制的核心要点

　　钢构工程施工图是项目实施的直接依据，其质量直接关系到钢构工程的安全、成本和进度。有效的施工图质量控制是保障整个钢构工程顺利推进的基础环节。

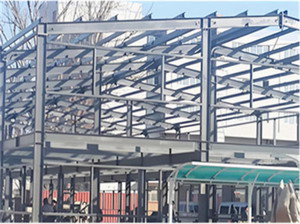

（钢构工程施工图质量控制的要点）

　　一、设计深度与完整性控制

　　钢构工程施工图必须达到规定的设计深度。除结构布置图外，应包含完整的节点详图、连接构造图及安装示意图。所有钢构件需标注清晰的规格尺寸、定位坐标和加工要求。一套高质量的钢构工程施工图，应确保施工单位无需二次深化即可直接用于材料采购和构件制作。

　　二、专业协同与碰撞检查

　　在施工图设计阶段，必须加强建筑、结构、机电等专业间的协同。重点检查钢构工程中梁柱与管道、设备基础的冲突问题。利用BIM技术进行三维建模和碰撞检测，可提前发现并解决管线穿梁、孔洞预留等问题，避免在钢构工程现场实施阶段产生变更。

　　三、规范符合性审查

　　施工图必须严格遵循现行钢构设计规范及行业标准。审查重点包括：荷载取值准确性、连接节点可靠性、防火防腐措施完备性。特别要注意钢构工程中抗震设防要求、疲劳敏感部位的特殊构造规定，确保设计安全合规。

　　四、图纸可施工性优化

　　高质量的钢构工程施工图应充分考虑现场安装条件。设计人员应评估吊装可行性、焊接空间需求和高空作业安全性。对复杂节点应提供清晰的安装顺序示意，为钢构工程现场施工提供切实可行的技术指导。

　　五、标准化与信息管理

　　推行标准化设计可显著提高钢构工程施工图质量。建立企业标准图库，规范图纸表达方式。同时实施严格的图纸版本管理，确保钢构工程各参与方使用的均为有效图纸。
