钢构建筑的天窗形式

　　钢构建筑天窗的主要功能是采光与通风，其选型依据是钢构建筑的工艺和建筑要求。按天窗的布置方向一般可分为纵向天窗和横向天窗。纵向天窗的类型有上承式矩形天窗、三角形天窗、M形天窗、梯形天窗等。纵向上承式矩形天窗常用于厂房，最常用外排水的矩形天窗，其上弦坡度和节间划分与屋架一致，沿钢构建筑纵向布置于屋面的屋脊处，其主要构件为天窗架、支撑、窗檩和挡风板，挡风板支架可以分为外端支承式和悬臂式。纵向三角形天窗一般利用陡坡屋架的一侧上弦延长作为天窗架，其结构简单，排水方便，常用于小型厂房中，因只有一侧可用于采光和通风，效率较低。

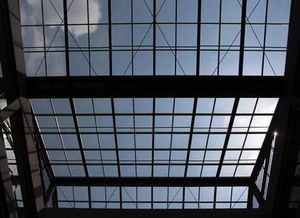

（钢构建筑的天窗形式）

　　横向天窗垂直于钢构建筑的长度方向，适用于生产过程中发热量大，要求增大排气面积或采光面积，以及生产线为横向布置等条件，这种天窗形式便于局部布置和屋面排水，常用于多跨或大跨厂房中。横向天窗可以有横向下沉式天窗和横向上承式天窗两种形式。横向下沉式天窗利用屋架本身的上下弦高差作为天窗，其排气、采光面积大，并能降低厂房高度，但屋面构造较复杂，屋面整体刚度较差。横向上承式天窗沿屋架跨度方向布置于屋面上，其排气和采光效果较好，但用钢量稍大。

　　除以上形式的天窗外，还有把天窗架和挡风架相结合的高效通风天窗，具有十分良好的通风和散热效能，但采光效果较差，且用钢量较大。其常见形式有全包式天窗和弧形通风天窗。
