钢构厂房钢梁安装测量的全流程操作

　　一、精准测量对钢构厂房施工的核心价值

　　在钢构厂房建设中，钢梁安装的精度直接影响钢构厂房的安全与使用寿命。根据GB50205-2020钢构验收规范要求，主梁轴线偏差不得超过H/1000且≤10毫米，垂直度误差需控制在L/1000以内。精准测量不仅是施工质量的保障，更是避免后期返工造成经济损失的关键环节。

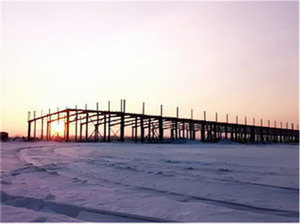

（钢构厂房钢梁安装测量的操作）

　　二、测量前的五大准备要素

　　1、基准点复核：采用Leica TS16全站仪对钢构厂房轴线控制网进行复测，误差控制在±3毫米以内。

　　2、预埋件检测：使用0.02mm精度游标卡尺核查地脚螺栓位置，允许偏差±2毫米。

　　3、环境监测：记录实时温湿度数据，当温差超过10℃时应启动温度补偿方案。

　　4、设备校准：全站仪、激光铅垂仪等设备需提前24小时进行环境适应。

　　5、BIM模型校核：将设计模型与现场实测数据进行三维比对。

　　三、四步精准测量操作法

　　(一)、初定位测量

　　采用"双站交汇法"，在钢构厂房对角线设置两个测量基站，使用反射贴片标记钢梁吊装位置。通过实时传输系统将坐标数据同步至吊装指挥终端。

　　(二)、精调定位阶段

　　1、平面控制：架设全站仪进行三维坐标放样，定位误差控制在±3毫米。

　　2、高程测量：使用DS05级精密水准仪配合3米铟钢尺，实施“三测回”观测法。

　　3、垂直度校正：应用Leica Rugby 610激光扫平仪进行双轴垂直检测。

　　(三)、动态监测系统

　　安装无线倾角传感器实时监测钢梁姿态变化，数据更新频率达10Hz，当倾斜度超过0.5°时自动报警。

　　(四)、整体校核工序

　　完成单榀安装后，采用"闭合导线法"进行整体测量，使用平差软件处理观测数据，确保系统误差小于1/30000。

　　四、特殊工况应对方案

　　1、大跨度梁测量：采用GPS RTK与全站仪联合作业，设置临时测量塔架进行中间点定位。

　　2、异形构件安装：应用三维激光扫描技术，点云数据与BIM模型实时对比。

　　3、高温环境作业：建立温度变形数学模型，实施动态补偿测量。

　　五、质量控制关键节点

　　1、建立三级复核制度：班组自检→项目部复检→监理终检。

　　2、实施测量日志制度：完整记录各阶段测量数据及环境参数。

　　3、运用PDCA循环：通过Plan-Do-Check-Act持续改进测量精度。

　　六、数字化测量技术应用

　　1、无人机航测：通过DJI M300 RTK获取全场点云数据。

　　2、智能全站仪：Trimble S9的自动跟踪功能实现单人操作。

　　3、移动端管理系统：测量数据实时上传云端，生成三维质量报告。

　　现代钢构厂房梁安装测量已从传统放样发展为融合物联网、BIM、智能传感的综合技术体系。钢构公司应建立标准化测量流程，配备专业团队，定期更新技术装备，方能在保证施工精度的同时提升作业效率。
