钢构厂房的基础部分测量

　　一、基础轴线测量

　　在钢构厂房基础施工前，应在施工现场设置永久性的控制点。这些控制点一般选在通视良好、地基稳定且不易受干扰的地方。例如，可以采用混凝土桩，在桩中心嵌入钢筋或设置专门的控制点标志。钢构厂房还可以使用全站仪或经纬仪进行测量。全站仪具有较高的精度，能够精确测量水平角、垂直角和距离。经纬仪则主要用于测量水平角和垂直角。钢构厂房的测量过程以控制点为基准，采用极坐标法或直角坐标法确定基础轴线的位置。对于极坐标法，需要测量控制点到轴线点的距离和角度;对于直角坐标法，则需要测量轴线点相对于控制点的纵横坐标差。在测量过程中，要进行往返观测取中数，以减少误差。

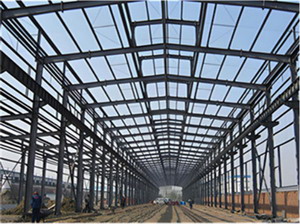

（钢构厂房的基础部分测量）

　　二、基础标高测量

　　将城市水准点的高程引入施工现场，设置临时水准点。水准点应设置在距离施工现场较近且稳定的地方，如专门设置的水准桩上。主要使用水准仪，如S3级水准仪。水准仪通过建立水平视线来测量两点之间的高差。从临时水准点出发，沿基础周边布置水准路线，逐个测量基础的标高。在测量时，要注意水准仪与后视尺和前视尺的距离大致相等，以减少系统误差。每个基础点的标高测量次数不应少于两次，以确保测量结果的准确性。
