解析钢构厂房的天窗架形式

　　为了满足采光和通风的要求，钢构厂房中常设置天窗。天窗的形式可分为纵向天窗、横向天窗和井式天窗等。一般采用纵向天窗。

　　纵向天窗的天窗架形式有多竖杆式、三铰拱式和三支点式。

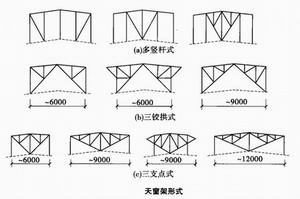

（天窗架形式）

　　一、多竖杆式

　　多竖杆式天窗架由上弦杆、支承于屋架节点上的竖向压杆及斜腹杆组成，其构造简单，传给屋架的荷载较为分散，安装时通常与屋架在现场拼装后再整体吊装，可用于天窗高度和宽度不太大的情况。

　　二、三铰拱式

　　三铰拱式天窗架由两个三角形桁架组成，它与屋架的连接点最少，制造简单,运输方便，通常用做支于混凝土屋架上的天窗架。由于顶铰的存在，安装时稳定性较差，当与屋架分别吊装时宜进行加固处理;当天窗架跨度较大时，对屋架的集中荷载较大。

　　三、三支点式

　　三支点式天窗架由支于屋脊节点和两侧柱的桁架做成，它与屋架连接的节点较少，常与屋架分别吊装，施工较方便。

　　天窗架的宽度和高度应根据工艺和建筑要求确定，一般宽度为钢构厂房跨度的1/3左右，高度为其宽度的1/5至1/2。

　　为了更好地组织通风，避免钢构厂房外气流的干扰，还可对纵向天窗设置挡风板。挡风板有竖直式、侧斜式和外包式三种，通常采用金属压型板和波形石棉瓦等轻质材料，其下端与屋盖顶面应留出至少50毫米的空隙。
