分析钢构工程的连接设计方式

　　一、焊接

　　1、对钢构工程焊接焊缝的尺寸及形式等，规范有强制要求，需要严格执行。

　　2、焊条的选用需要与被连接钢构材料适应。

　　3、E43对应Q235，E50对应Q345。Q235与Q345连接时，需要选择低强度的E43，而不是E50。

　　4、焊接设计中不能随意扩大焊缝。焊缝的重心需要与被连接构件重心接近。

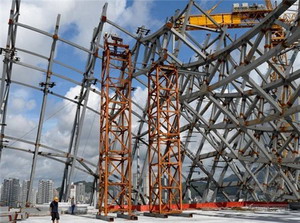

（连接设计方式）

　　二、栓接

　　1、在钢构工程中铆接形式已很少采用。

　　2、普通螺栓抗剪性能差，可在次要结构部位使用。

　　3、高强螺栓使用日益广泛。常用8.8s和10.9s 两个强度等级。根据受力特点分承压型和摩擦型。两者计算方法不同。高强螺栓最小规格M12常用M16—M30。超大规格的螺栓性能不稳定，设计中要慎重使用。

　　4、自攻螺丝用于板材与薄壁型钢间的次要连接。国外在低层墙板式住宅中，也常用于主结构的连接。

　　三、连接板

　　连接板可简单取其厚度为梁腹板厚度加4毫米。然后验算净截面抗剪等。

　　四、梁腹板

　　需要验算栓孔处腹板的净截面抗剪。承压型高强螺栓连接还需要验算孔壁局部承压。
