钢管屋架的主要类型

　　一、三角形钢管屋架

　　三角形钢管屋架是最经典的形式，由上弦杆、下弦杆及腹杆构成三角形几何体系。其结构稳定性强，尤其适用于坡度较大的屋面系统，常用于单层钢构厂房、钢构仓库等。该类型屋架节点采用相贯线焊接或管球连接，杆件受力以轴心拉压为主，材料利用率高。但需注意，其跨中高度较大，对建筑空间有一定要求。

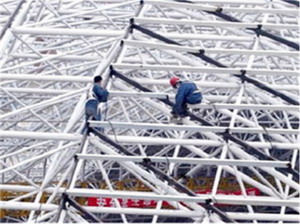

（钢管屋架的类型）

　　二、梯形钢管屋架

　　当钢构建筑需要较为平缓的屋面坡度时，梯形钢管屋架是理想选择。其外形呈梯形，上弦杆略带坡度，下弦杆水平布置，两端设置竖腹杆过渡。相比三角形屋架，梯形屋架在荷载分布上更为均匀，刚度表现优异，适用于中等跨度的大型公共钢构建筑或冶金钢构厂房。实际工程中，常通过变截面设计进一步优化用钢量，实现经济性与安全性的平衡。

　　三、平行弦钢管屋架

　　平行弦屋架(又称桁架)以上、下弦杆平行布置为特征，腹杆可采用“人”字形或“之”字形排列。该类型最大优势在于杆件规格统一、节点构造简化，便于工厂化预制与现场快速拼装。平行弦钢管屋架广泛应用于大跨度空间结构，如钢构航站楼、钢构会展中心等，配合支座滑动节点，能有效适应温度变形与不均匀沉降。

　　四、其他衍生类型

　　在实际工程中，为适应复杂建筑造型与功能需求，钢管屋架还衍生出拱形屋架、空腹屋架等变体。拱形屋架利用曲线形态将竖向荷载转化为轴向压力，显著提升跨越能力;空腹屋架则取消斜腹杆，通过加大弦杆刚度形成空腹节间，为管线穿行提供便利。
