钢构网架的布局结构解析

　　钢构网架作为典型的钢构形式，通过杆件与节点的科学组合，形成高效的空间受力体系。下面将解析钢构网架的布局结构类型。

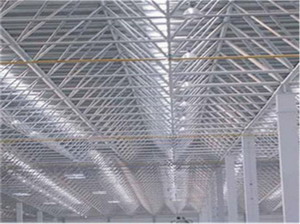

（钢构网架的布局结构）

　　一、交叉桁架体系

　　交叉桁架体系是钢构网架的基础形式，由两组或多组平面桁架交叉组成。常见类型包括两向正交正放网架、两向正交斜放网架及三向网架。两向正交正放网架适用于矩形平面，杆件布置规整;两向正交斜放网架则通过桁架旋转45°，增强扭矩传递能力;三向网架由三组互成60°的桁架构成，整体刚度最佳，但节点复杂，适用于大跨度圆形或多边形建筑。

　　二、四角锥体系

　　四角锥体系以四棱锥为基本单元，通过组合形成多种变体。正放四角锥网架适用于方形平面，受力均匀;斜放四角锥网架通过锥体旋转，形成密集支承点;抽空四角锥网架则通过间隔抽空锥体，兼顾经济性与稳定性。该体系杆件内力分布合理，节点构造相对简单，是钢构网架中应用最广泛的类型之一。

　　三、三角锥体系

　　三角锥体系采用三角锥单元构建，形成蜂窝状或抽空式结构。三角锥网架整体稳定性强，能有效抵抗非对称荷载;抽空三角锥网架通过减少杆件数量，降低用钢量，同时保持结构刚度。

　　四、曲面网架体系

　　曲面网架体系适应复杂曲面造型需求，包括球壳、筒壳等形态。该体系需采用空间三维坐标定位节点，施工精度要求高，常配合BIM技术实施。曲面网架不仅满足建筑美学需求，还能通过曲面形态优化受力分布，提升结构效率。
