关于轴心受压格构式构件的设计

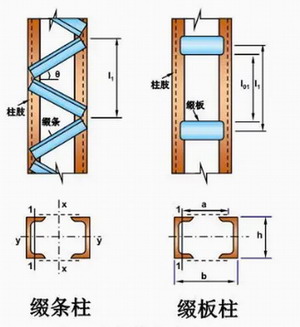

轴心受压格构式构件一般由2个、3个或4个肢件组成。肢件为槽钢或工字形钢的柱,用缀材把它们连成整体,用于较重型结构的截面形式。对于某些特大型的柱,肢件有时用焊接组合工字形截面。格构柱调整肢件间的距离很方便,易于实现对两个主轴的等稳定性。
在柱的横截面上穿过肢件腹板的轴叫实轴;穿过两肢之间缀材面的轴称为虚轴。
缀材有缀条和缀板两种。缀条用斜杆组成,也可以用斜杆和横杆共同组成,一般用单角钢作缀条;缀板用钢板组成。
轴心受压格构式构件中,常用的截面是由两个槽钢和工字钢作为分肢,用缀材(缀条或缀板)连成整体而构成。槽钢的翼缘可以向内或向外,前者使用比较普遍,因为这样可以有一个平整的外表。受力较小、长度较大的轴心受压构件也可以采用4个角钢组成的截面,四面都用缀材相连,两个主轴都是虚轴,可以用较小的截面面积获得较大的刚度,但制造比较复杂。
轴心受压格构式构件的设计与轴心受压实腹式构件相似,需要考虑强度、刚度、整体稳定性和局部稳定性几个方面的要求,但每个方面的计算都有其特点。此外,轴心受压格构式构件的设计还包括缀材的设计。
