关于交错桁架结构体系及布置

　　1、交错桁架结构体系的平面布置可以采用矩形，也可以布置成L形，T形、环形平面;需要使结构各层的抗侧力刚度中心与水平作用合力中心接近重合，同时各层刚度中心需要接近在同一竖直线上。框架可以沿钢构纵向等柱距布置，框架数可以为奇数。

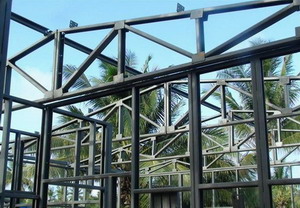

（交错桁架结构体系及布置）

　　2、交错桁架结构体系在横向可不设支撑体系。当底层局部无法布置落地桁架时，需要在底层对应轴线设横向支撑。纵向框架的支撑体系可以按需要设置。柱子截面的强轴可以布置在横向平面内。

　　3、顶层无桁架的轴线可以用立柱支承屋面结构。底层无落地桁架时，可以在二层无桁架轴线设吊杆支承楼面。

　　4、采用立柱或吊杆支承楼面时，立柱和吊杆需要连在桁架节点处，避免桁架弦杆产生附加弯矩。

　　5、楼梯、电梯间可以加设钢梁柱，组成局部框架。

　　6、交错桁架结构的基础形式可以采用柱下独立基础。底层布置落地桁架时，基础梁可以作为桁架下弦。

　　7、桁架可以采用混合式和空腹式两种形式。混合式桁架可以采用单斜杆体系，斜腹杆的倾角宜为45°至60°;设置走廊处不设斜杆，走廊需要设在桁架剪力较小的节间。

　　8、采用空腹式桁架时，桁架节点都需要设计成刚性节点，桁架弦杆与柱的连接也需要按刚性节点设计。采用混合式桁架时，桁架腹杆与弦杆的连接、桁架与柱子的连接可以按铰接设计。

　　9、楼板与桁架弦杆需要有可靠连接，保证整个结构体系的连续性和空间协同工作。楼板可以采用压型钢板组合楼板、现浇钢筋混凝土楼板。
