在钢构工程质量问题原因分析中，常常遇到一些变量共同处于一个统一体中，也就是说，施工质量中影响质量的因素之间，存在相互关系，相互制约，在一定的条件下又相互转化，有些变量之间存在确定性的关系，但有些变量之间却存在着相关关系，即它们之间不是一种严格的函数关系，它们之间既有关系，但又不能由一个变量的数值精确地求出另一个变量的值。

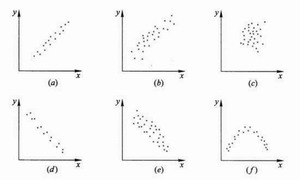

将两种有关的数据列出，并用点子填在坐标图上，观察两种因素之间的关系，这种图称为散布图，又称散点图、相关图。用散布图可观察判断两个质量特性之间的关系，以便对产品或工序进行有效的控制。
散布图法在钢构工程施工中经常用到的如焊接中碳当量与热影响区硬度之间的关系，涂装中钢材温度、空气相对湿度与露点的关系，热处理中钢的淬火温度与硬度的关系，组装与成品尺寸的关系，组装间隙与焊接收缩之间的关系等。
