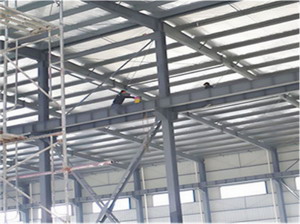

提高钢构厂房防腐能力的技术措施

　　钢构厂房长期暴露于大气环境中，腐蚀会削弱构件截面并降低承载力。采取系统化的防腐措施，有助于延长结构寿命并减少维护成本。

　　一、防腐涂层体系设计

　　防腐涂层是钢构厂房最常用的防腐手段。涂层体系包括底漆、中间漆及面漆，底漆选用富锌底漆，锌粉含量不低于70%，提供阴极保护;中间漆选用环氧云铁漆，增加涂层厚度并屏蔽腐蚀介质;面漆选用聚氨酯或氟碳漆，提供耐候保护。总干膜厚度根据环境腐蚀等级确定，一般环境不小于120微米，工业大气环境不小于160微米，沿海环境不小于200微米。涂层附着力应达到1级，耐盐雾性能不小于1000小时。设计时应明确涂层体系、厚度及检测标准，避免随意变更导致防护失效。

　　二、表面处理质量控制

　　表面处理是钢构厂房防腐效果的基础。喷砂除锈达到Sa2.5级，表面粗糙度40至70微米，利于涂层附着。手工或动力工具除锈达到St3级，适用于局部修补。表面处理后的钢材应在4小时内涂装底漆，避免返锈。环境湿度超过85%或钢材表面温度低于露点3摄氏度时，禁止涂装作业。表面处理质量直接影响钢构厂房涂层寿命，粗糙度不足导致附着力下降，过度粗糙则浪费涂料并产生针孔。

　　三、耐候钢应用

　　耐候钢通过合金元素形成致密锈层，实现自愈保护。常用牌号如Q355NH、Q460NH，其耐大气腐蚀性能为普通钢材的2至8倍。耐候钢适用于大气腐蚀环境，不适用于高湿、高盐或化学腐蚀环境。使用时可裸露或涂装，裸露初期产生红锈，逐渐转为暗褐色稳定锈层。涂装时底漆宜选用专用耐候钢底漆，与普通底漆相容性需验证。耐候钢成本较普通钢高10%至20%，但可节省后期维护费用，适用于难维护的钢构厂房。

　　四、热浸镀锌处理

　　热浸镀锌将钢材浸入熔融锌液，形成锌铁合金层与纯锌层，提供电化学保护。镀锌层厚度根据构件厚度确定，不小于5毫米时锌层厚度不小于70微米，小于5毫米时不小于55微米。镀锌层附着力采用锤击试验或弯曲试验检验。热浸镀锌适用于小型构件及连接件，大型构件受镀槽尺寸限制。镀锌后不宜焊接，焊接会破坏锌层并产生有毒烟气，设计时应避免现场焊接。镀锌层寿命与厚度成正比，70微米锌层在大气环境中可使用20年以上。

　　五、阴极保护技术

　　阴极保护通过外加电流或牺牲阳极，使钢构成为阴极而避免腐蚀。外加电流法适用于大型储罐、地下管道等，需持续供电维护。牺牲阳极法采用锌、铝或镁合金阳极，安装于钢构表面，阳极优先腐蚀保护钢材，适用于水下或潮湿环境。钢构厂房较少采用阴极保护，但对于基础埋入部分、水池结构及特殊腐蚀环境，可局部应用。阴极保护设计应进行电位监测，保护电位控制在负0.85至负1.05伏特范围。

　　六、定期检查与维护

　　钢构厂房的防腐效果需要定期检查维护保障。投产第一年全面检查涂层状况，之后每3至5年检查一次。检查内容包括涂层粉化、起泡、剥落及锈蚀情况，采用涂层测厚仪抽检厚度。局部锈蚀应铲除至露出金属光泽，重新涂装配套涂料。严重锈蚀区域应评估结构安全性，必要时加固或更换。建立防腐维护档案，记录检查日期、涂层状况及维修内容，制定年度维护计划。通过系统化的维护管理，可将钢构厂房涂层使用寿命延长30%至50%。
