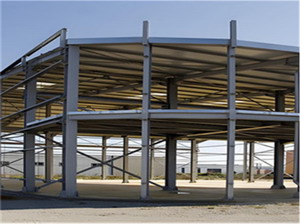

钢构厂房的纵墙墙架布置要点

　　纵墙墙架是钢构厂房纵向围护结构的支撑骨架，承担墙面自重及纵向水平风荷载。合理的墙架布置可保证墙面平整度与结构整体性。

　　一、墙架主要组成

　　钢构厂房的纵墙墙架包括墙架柱、墙架梁、纵向系杆及支撑系统。墙架柱沿纵向布置于柱间，承受竖向及水平荷载;墙架梁水平连接墙架柱，固定围护板材;纵向系杆协调各墙架柱共同工作;支撑系统保证墙架平面外稳定性。

　　二、墙架柱布置

　　墙架柱一般设置在纵向框架柱外侧或与柱对齐，柱距宜与钢构厂房纵向柱距一致。柱脚可采用预埋螺栓与基础连接，柱顶通过连接板与屋面檩条或纵向系杆相连。当钢构厂房的高度超过8米时，墙架柱宜采用H型钢或双拼槽钢截面。

　　三、墙架梁设置

　　钢构厂房的墙架梁沿竖向分层布置，间距与墙面压型钢板板型及厚度相关，常用间距为1.2米至1.5米。靠近室内地坪处设置一道地梁，檐口处设一道顶部墙梁。墙架梁与墙架柱通过焊接或高强螺栓连接，梁端宜伸出柱外翼缘形成搭接。

　　四、支撑系统布置

　　纵向墙架内应设置剪刀撑或交叉支撑，以提高整体抗风刚度。支撑通常布置在钢构厂房端部开间或温度区段两端，中间开间根据需要增设。支撑杆件可采用角钢或圆管，与墙架柱形成三角形稳定体系。支撑夹角宜控制在30°至60°，长细比不宜大于200。

　　五、门窗洞口处理

　　门洞两侧设置加强边柱，门洞上方设置过梁。窗洞上下设置窗台梁及窗顶梁，洞口角部增加斜撑或加劲板以传递集中力。门框及窗框与墙架连接处应预留固定件。

　　六、连接构造要点

　　墙架柱与基础连接采用铰接设计，柱底板厚度不小于16毫米，锚栓直径不小于20毫米。墙架梁与柱搭接长度不小于150毫米，采用不少于2个螺栓连接。墙架与主钢柱之间宜设置柔性连接，避免因沉降差产生附加应力。

　　七、抗风柱协调

　　纵向墙架的抗风柱应与屋盖支撑体系协调，在柱顶设置纵向系杆与屋面支撑连通。当钢构厂房设有多道纵向伸缩缝时，墙架应在缝处断开，各自设置独立支撑体系。屋面水平支撑的端部应锚固于山墙或纵向墙架柱顶。
