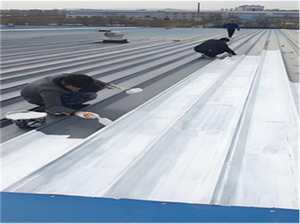

钢构厂房防腐漆施工的标准化步骤

　　钢构厂房长期暴露于大气环境中，钢材表面易受腐蚀影响。规范的防腐漆施工流程是延长钢构厂房使用寿命、降低维护成本的关键。以下是钢构厂房防腐漆施工的标准化步骤。

　　一、基层表面处理

　　涂装前须彻底清除钢材表面的氧化皮、锈蚀、油污及旧漆膜。喷砂除锈是钢构厂房应用较广的方式，处理等级应达到Sa2.5级，即钢材表面呈现均匀金属光泽，无可见油脂、氧化皮及附着不牢的杂质。处理完成后须在4小时内进行底漆涂装，防止二次返锈。

　　二、底漆涂装

　　底漆是钢构厂房防腐体系的基础层，主要作用是隔绝钢材与腐蚀介质。环氧富锌底漆附着力强、防锈性能突出，是钢构厂房防腐的常用选择。涂装时采用刷涂或喷涂方式，干膜厚度控制在60微米至80微米。涂装完成后需充分干燥，通常间隔24小时方可进入下一道工序。

　　三、中间漆施工

　　中间漆用于增加涂层厚度、填平底漆缺陷，并为面漆提供良好附着面。环氧云铁中间漆因含有片状云母氧化铁，可形成致密屏蔽层，是中间层的优选材料。施工时干膜厚度宜为80微米至120微米，注意避免漏涂或流挂。

　　四、面漆涂装

　　面漆直接面对外界环境，需具备耐候、耐紫外线及耐水性能。丙烯酸聚氨酯面漆或氟碳面漆在钢构厂房中应用较多。面漆干膜厚度通常为40微米至60微米，涂装两道可提升整体防护效果。颜色选择应与钢构厂房外观协调，同时便于后期检查维护。

　　五、质量验收与养护

　　涂装完成后，需用测厚仪检测总干膜厚度，一般要求达到150微米至200微米。附着力测试可采用划格法，等级不低于1级。验收合格后，涂层需自然养护7天以上，期间避免磕碰、雨淋及接触腐蚀性物质。
