提升钢构厂房耐火极限的核心措施

　　钢构厂房虽有施工快、跨度大的优势，但耐火性能是其天然短板。钢材在250℃时冲击韧性即开始下降，超过300℃屈服强度显著衰减，500℃左右便会丧失稳定性。而火场温度通常高达800℃至1000℃，不做防护的钢构件耐火极限仅约15分钟。提升耐火极限，刻不容缓。

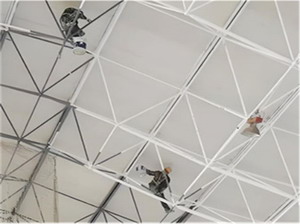

（提升钢构厂房耐火极限的措施）

　　一、防火涂料

　　防火涂料是当前应用广泛的防护手段，分为薄涂型和厚涂型两种。薄涂型以有机树脂为基料，高温膨胀形成炭化隔热层，适合耐火极限1.5小时以内的裸露钢构件;厚涂型以无机绝热材料为主，不燃、耐老化，适合隐蔽钢构及高层厂房，耐火极限可达0.5小时至3.0小时。

　　二、包封法

　　包封法分为空心与实心两种。空心包封采用耐火砖、纤维增强水泥板、石膏板等沿构件外围包裹，强度高、耐冲击;实心包封则直接浇筑混凝土封闭钢构件。包封法耐火性优于喷涂法，且无有毒气体释放，但施工复杂度较高，多用于钢柱保护。

　　三、水冷却法

　　水淋冷却法通过自动喷淋系统在钢构件表面形成连续水膜，蒸发带走热量;充水冷却法则在空心钢构件内循环充水吸热。

　　四、耐火钢材

　　添加铬、镍、钼等合金元素的耐火耐候钢，在600℃时强度衰减不到30%，可从材料层面降低防火保护厚度，甚至省去部分防锈工序。

　　五、结构设计与消防设施协同

　　合理设置防火分区、防火隔断，搭配自动喷水灭火系统与自然排烟设施，能有效控制火势蔓延速度，为疏散和灭火争取宝贵时间。
