钢构焊接的预热规范标准

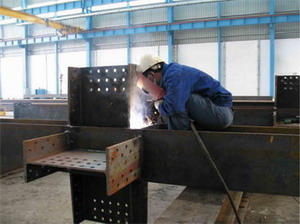

　　钢构焊接施工过程中，预热工艺是预防焊缝冷裂纹、优化成型质量的核心预处理工序，也是现场钢构焊接施工的重点管控环节。不少施工团队都会关注钢构焊接的预热温度是多少，实际上钢构焊接预热温度没有统一固定数值，需要结合钢材材质、板材厚度、施工环境温度综合判定。精准把控钢构焊接预热温度，可以有效释放焊接残余应力，减少焊缝脆裂、夹渣、未熔合等常见缺陷，全面保障钢构焊接节点的连接强度与稳定性。

　　一、普通碳素钢焊接预热温度

　　常用Q235普通碳素钢是钢构主流用材，对应的钢构焊接预热温度需按板厚区分管控。板材厚度小于6毫米，在常温适宜环境下开展钢构焊接作业时，可不用进行预热处理。板材厚度在6毫米至25毫米范围内，钢构焊接预热温度建议控制在60℃至80℃。厚度超过25毫米的厚板碳素钢构件，为规避裂纹问题，钢构焊接预热温度需调整至80℃至100℃。

　　二、低合金高强度钢预热温度

　　Q355低合金高强度钢淬硬倾向相对更高，对钢构焊接预热温度的把控标准更为严苛。板材厚度小于16毫米的Q355钢构件，钢构焊接预热温度不宜低于80℃;板材厚度大于16毫米的构件，钢构焊接预热温度需稳定维持在100℃至120℃区间。高强钢构焊接需保证整体均匀预热，避免温差不均产生应力集中，影响节点焊接质量。
